Code virtualization is the MOST

powerful protection scheme of modern protectors

What Is Code Virtualization

（汇编）代码虚拟化是指保护者将原先的汇编代码语义进行拆解，使用自己实现的虚拟机代码来模拟执行，并且在中途或虚拟机退出时修改程序状态（寄存器状态与内存状态），使得执行完一条虚拟指令后，程序主要状态与执行原始汇编的结果一样。

平时所见的VM大多数指代的是OS层面的虚拟化软件（如VMWare，ExSi等），我们这里说的VM指的是代码虚拟化后执行虚拟化代码的虚拟机（Virtual Machine）。

关系：VM执行VMCode，VMCode是由Code Virtualization技术编译而来。

当然代码虚拟化不一定是汇编层面的虚拟化，如下面的例子：

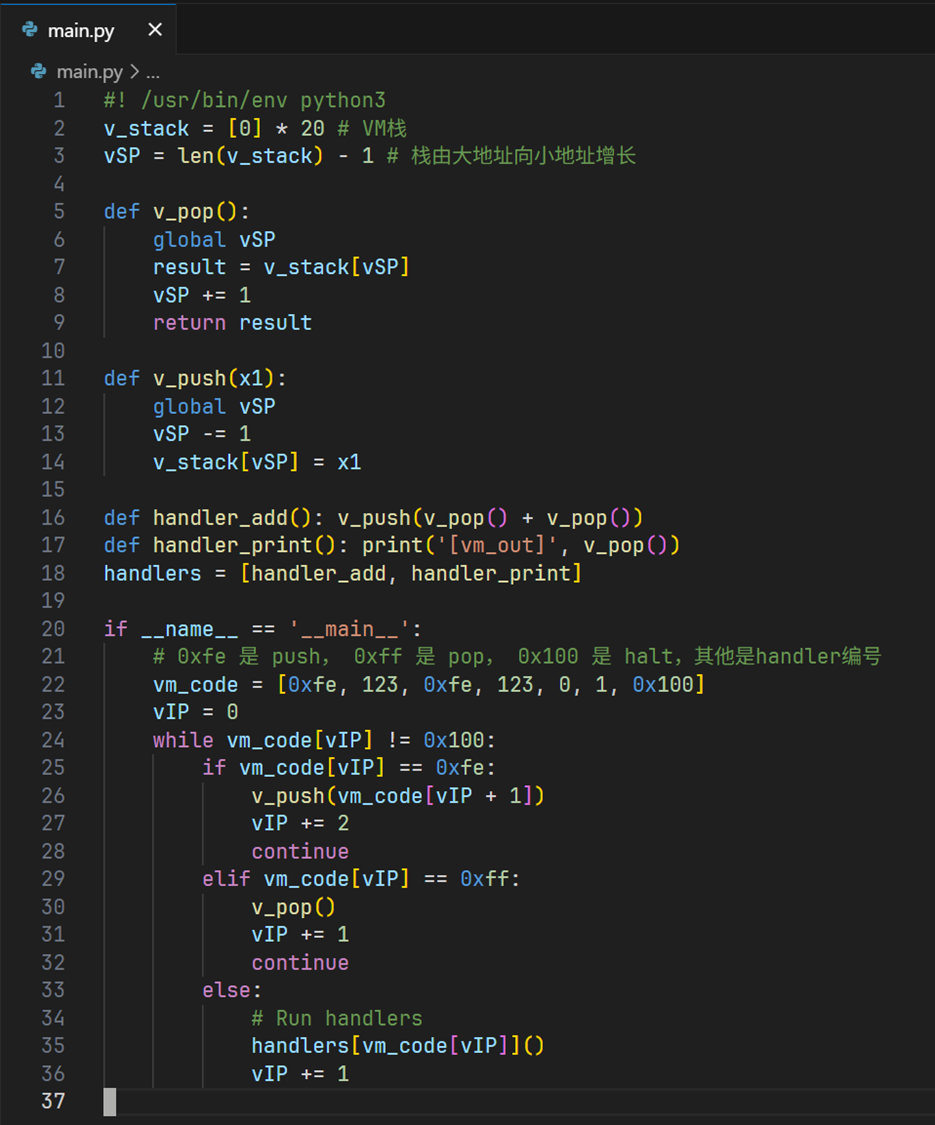

一个简单的python栈虚拟机

VM 的基本组成

Handlers

中文翻译为 处理函数，是一小段代码片段，是VM中的最小单位。

如下面的两个函数就是虚拟机的Handler

Instructions

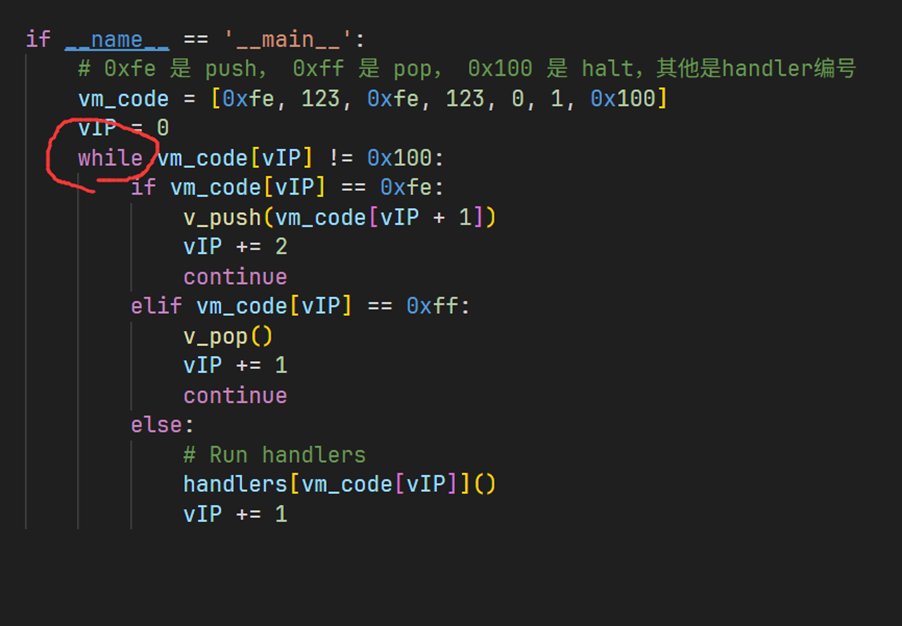

Dispatcher(s)

vRegisters

用于存储进入VM前的寄存器状态或者可以是VM内的（局部变量）

vStack

所有的栈虚拟机（如VMProtect）都有虚拟栈，用于VM内的Push/Pop操作，也有平栈虚拟机（如Themida）。

栈虚拟机：Handler从栈上获取操作数，把结果放入栈上

非栈虚拟机：Handler从vRegisters获取操作数

注意，上面两种虚拟机的操作数还有一部分来源于Instruction。

Why VM Hard

万用门

运算拆分

寄存器轮转

Handler过多或者过长

Instructions加密

变种Dispatcher

局部代码混淆

…

程序加壳 还是 代码加密

我们一般把主程序外的一端代码片段叫为 “壳”。

壳一般具有压缩效果 or 反调试效果等。

程序启动时，会优先运行 壳 然后其解压缩/解密主程序代码，然后跳到main函数。

代码加密其实指的就是代码虚拟化

代码虚拟化与壳不冲突，代码虚拟化是替换掉原先的代码片段，然后在原程序末尾新增一个区段用来填虚拟化后的代码。

壳是最后加的，把原先的代码+虚拟化的代码统一打包。

可以这么理解壳与代码加密的关系：壳相当于是Zip压缩包，未加密的代码是压缩包中的.c，虚拟化后的代码相当于是压缩包中由.c生成的.dll，不过架构是虚拟化工具自己定义的。

商业保护器

商业保护器往往具有非常强力的保护措施，在各方面做的都非常完备（如VMProtect和Themida）。

注：我们这次仅分析代码虚拟化，而不分析其反调试的措施与脱壳。

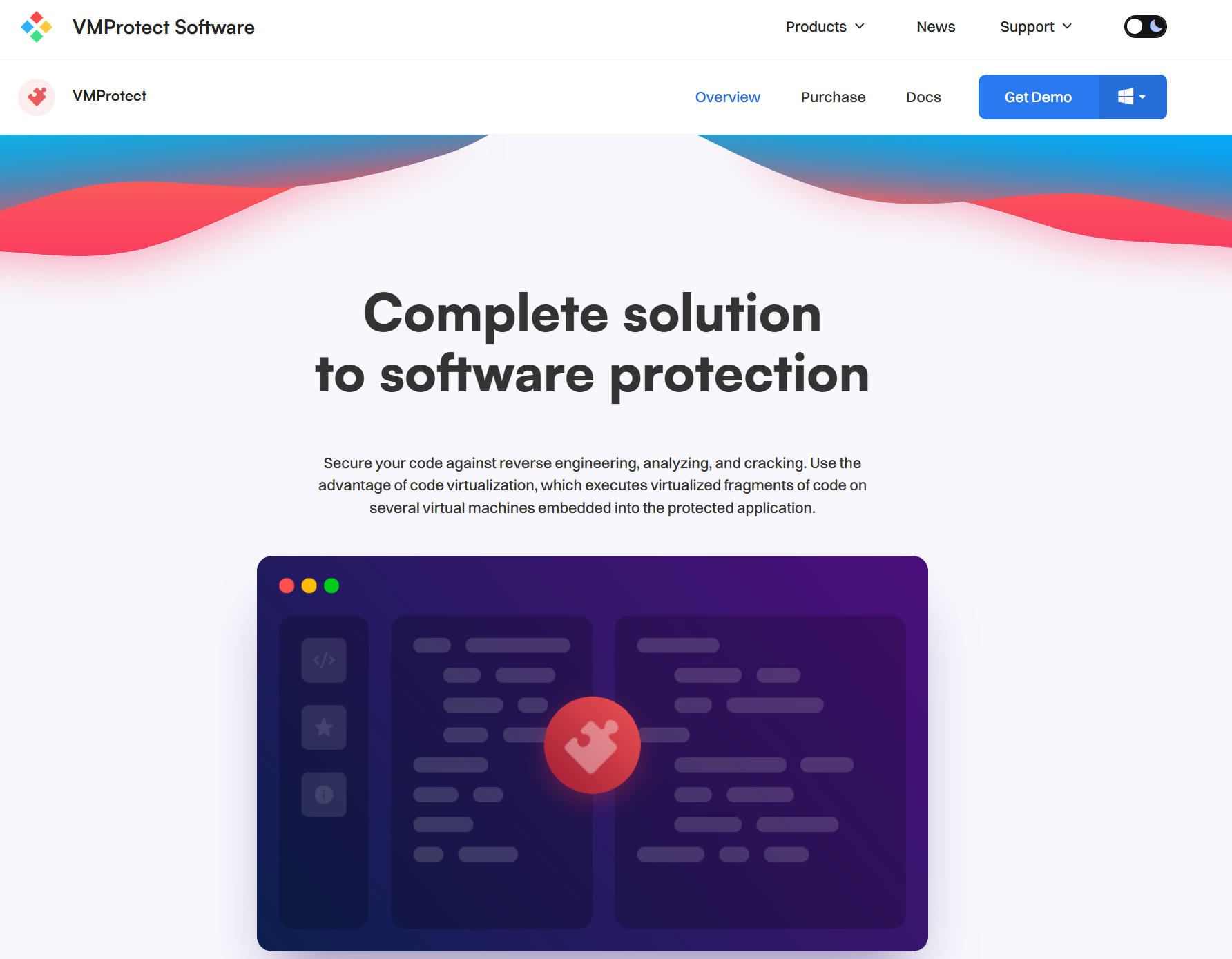

VMProtect

这是什么

VMProtect 是一款商业级的软件保护工具，主要用于保护应用程序代码不被逆向工程和破解。它通过虚拟化技术和代码混淆来增加软件的分析难度。

主要特性

代码虚拟化：

将原始机器代码转换为虚拟机的字节码

使用自定义的虚拟CPU指令集

执行时通过虚拟机解释器运行

我不会脱壳，怎么研究VMP

方法1：VMProtect里面通过勾选单选框，可以取消代码压缩，资源加密与反调试检查与虚拟机检查。

方法2：学习脱壳，有关脱壳本文不再赘述，自行去各大论坛寻找相关资料。

How VMP Works

清空虚拟化片段原代码，在头部

填充虚拟机进入指令，其他地方填充

随机字节

代码分片

通过xor+jns实现jmp（防止静态分析）

通过一系列jmp来实现代码分片

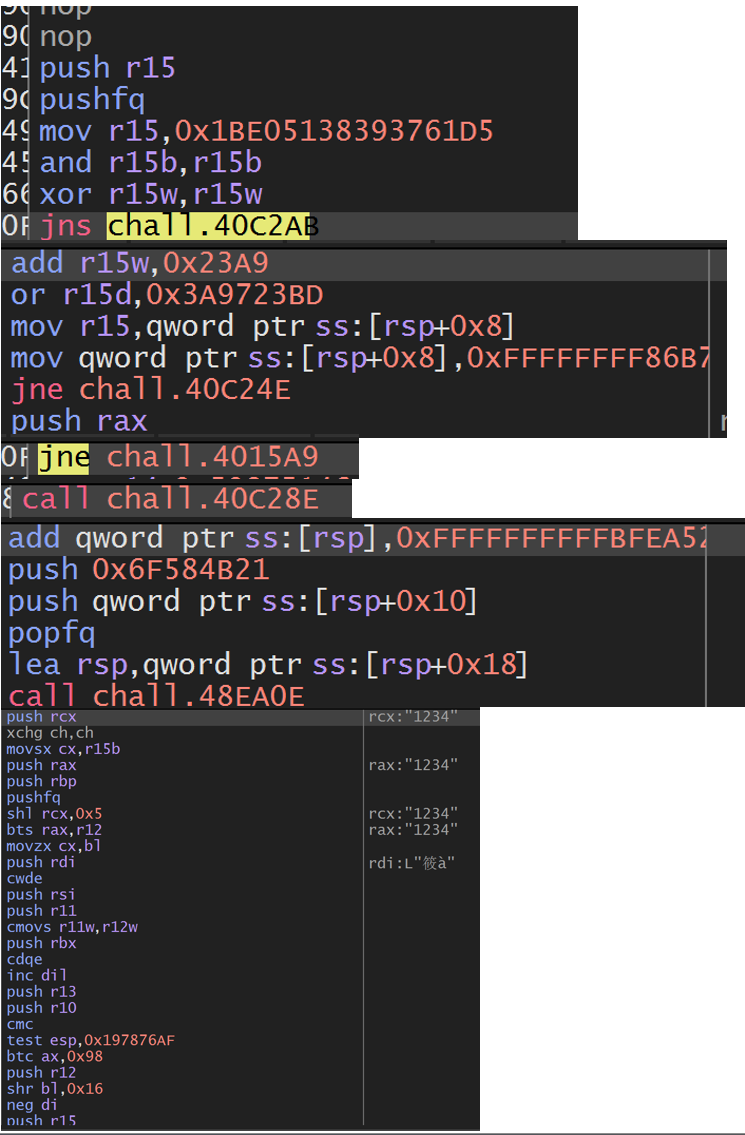

右边一系列图片是进入虚拟机前的指令序列

* 具有大量的垃圾指令，比如说r15被覆盖

其他特征：pushfq， non-ret-call

前面都是准备，这是真正

进入虚拟机了 >>>>>>>

花指令？没有

VMProtect没有花指令，因为这个没有任何保护效果。

垃圾指令

Dispatcher 平坦化

VMProtect 3.x 不再具有循环调度的唯一Dispatcher，而是根据上一个handler进行Relative Instruction Pointer寻址，相当于每一个Handler都是Dispatcher，这样分析者无法通过Hook单一函数进行VM分析。

VMProtect的状态保存在栈上与特定寄存器上，有的寄存器保存VM字节码地址，有的地址保存本Handler开头的地址。

在Handler结束的时候，会解密VM字节码中下一条Handler的相对偏移，然后根据本Handler的地址来进行运算，最后直接跳转。

一般Handler尾部的跳转都是Push reg+Ret或者JMP reg。

寄存器轮转

VMProtect独有的功能，其虚拟寄存器全都保存在当前线程的栈中，vm进入的时候会push所有通用寄存器，vm退出的时候会pop所有的寄存器，这中间通用寄存器与虚拟寄存器的对应关系是由字节码所决定的，所以只要在字节码生成的时候随机一下对应关系，就可以实现寄存器随机映射，增加分析难度。

VM 分析

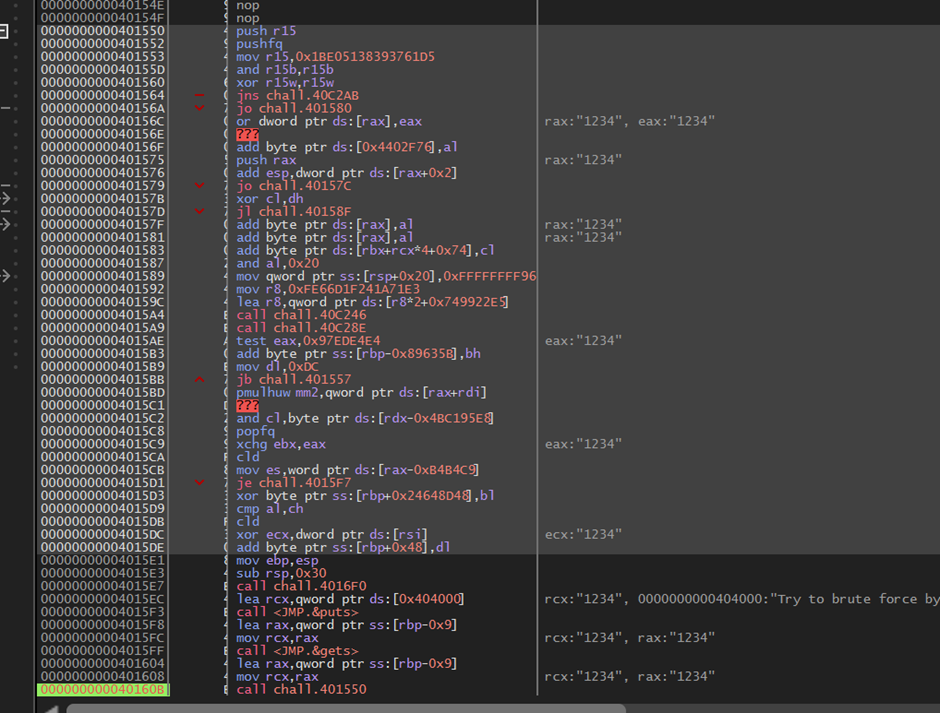

指令 Trace

通过记录所有指令运行后的寄存器状态，然后追踪来进行分析。

优点：无视FakeJCC，无视花指令，适合快速追踪单一数据，可以非常直观的了解到VM的结构。

缺点：VM内部的循环结构会使得Trace非常的长，难以分析。

局部数据追踪

追踪局部数据最常用的方案，对进入VM前的关键数据下软件/硬件断点，然后运行起来，当断点命中后分析局部代码，或者对变换后的数据再次进行追踪。

优点：非常快，适合于解题，可以快速定位到关键代码段或者是Handler片段。

缺点：不适用于某些充满Trash的VM，这些VM会高频率访问关键数据，但是访问后就会Drop掉。

黑箱测试

我们知道，代码虚拟化只能处理用户指定的部分或者是OEP等关键位置，但是程序大部分代码其实是没有进行保护的，因为高速代码段（如string的构造，cpp的new等）会在程序各个部分进行调用，可能1s内就会有上千次调用，如果VM这些片段，会造成程序运行速度缓慢，用户体验感极差。而且最重要的是，代码虚拟化无法处理第三方库以及系统库的代码，如memcpy等，这就给我们留下了一些分析VM的机会。

另外，还有一些指令（SSE/AVX512指令或是带条件的mov等），虚拟机可能无法处理，这时候就应该还原状态，跳出虚拟机，执行完后立马返回虚拟机，这也造成了VM的一些缺陷。

下面我们来讲解 VM_Exit 与 VM_Exit_Unvm_Insn

VM_Exit & VM_Exit_Unvm_Insn

虚拟机退出的时候一定会还原原先寄存器状态，因为用户只虚拟化了部分的代码，其他代码不知道该虚拟机的存在，如果虚拟化后的代码行为与原先代码不同，则程序逻辑会被改变，虚拟机没有存在的意义。

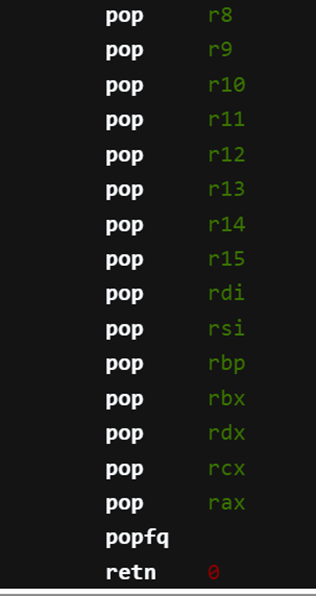

一般VM_Exit长这样（下图）

VM_Exit具有以下目的：

  1. 虚拟机结束，返回未虚拟化的用户代码

  2. 遇到未虚拟化的指令，暂时退出虚拟机去执行

  3. CALL 系统API

  4. 进入另一段虚拟机

具体Themida分析：看本博客的其他文章

侧信道攻击

不同分支的代码数量不同

不同分支的代码种类可能不同

代码数量不同造成执行时间不同

比如字符串判断，是线性操作，通过Bruteforce下一个字符，看哪个字符造成的指令数量明显与其他的不同，就可以知道它是正确的。

不适用于以下情况

循环判断字符串，字符串如果正确，

则 flag &= 1，否则 flag &= 0，在最后对flag变量进行检查，这样会导致无论哪个分支，代码数量近似一致。

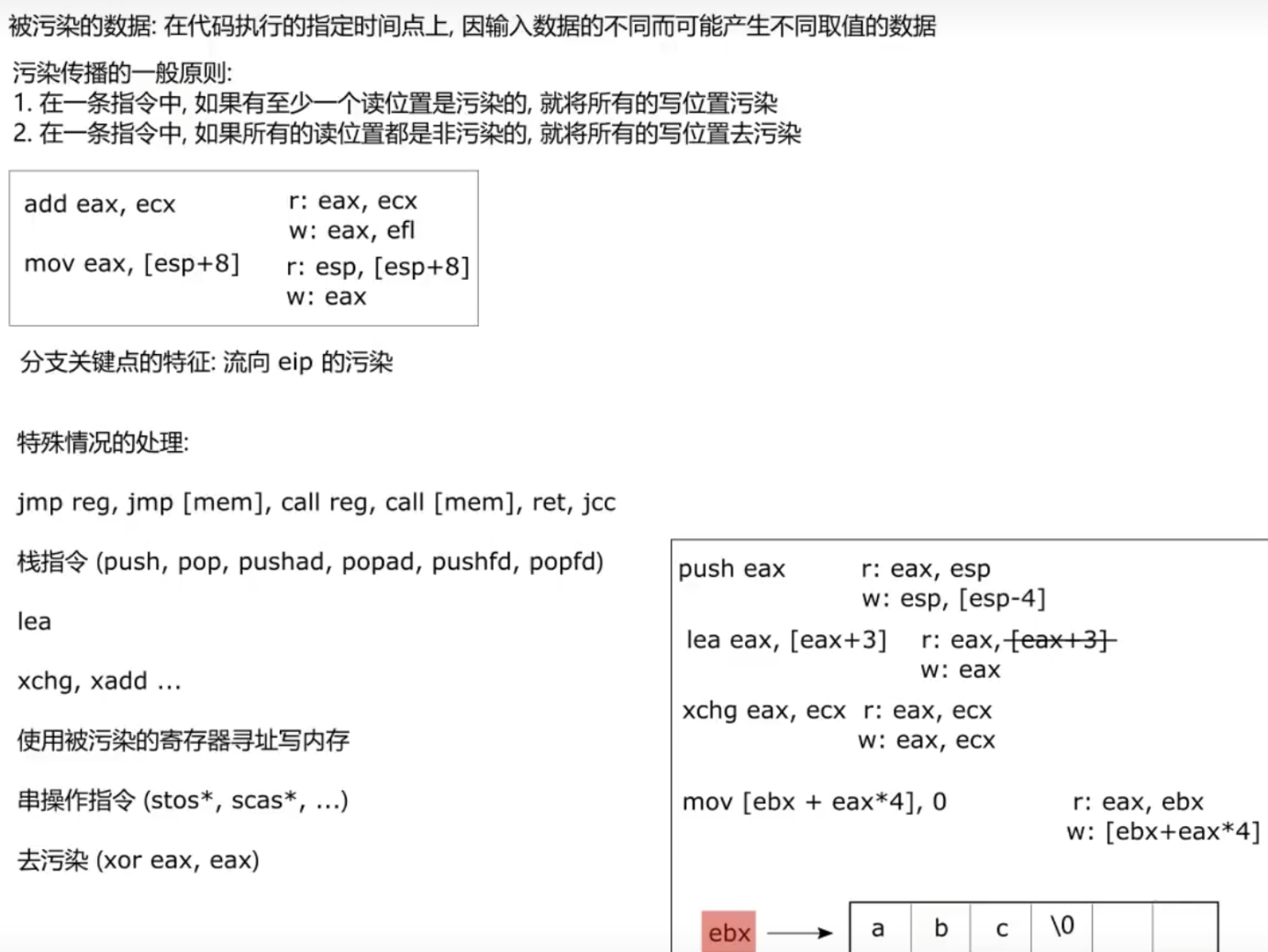

污点分析

这里借用 这里的图片 （BV1Jt4y1r7nC）

指令频率分析

循环分支的vJCC会多次执行，关键分支的vJCC大多数只会执行一次。

结语

VM分析需要汇编功底足够，在看Trace的时候可以快速定位到可疑点。

没有VM是安全的，只要公开出来短时间内就会有人去攻陷。
